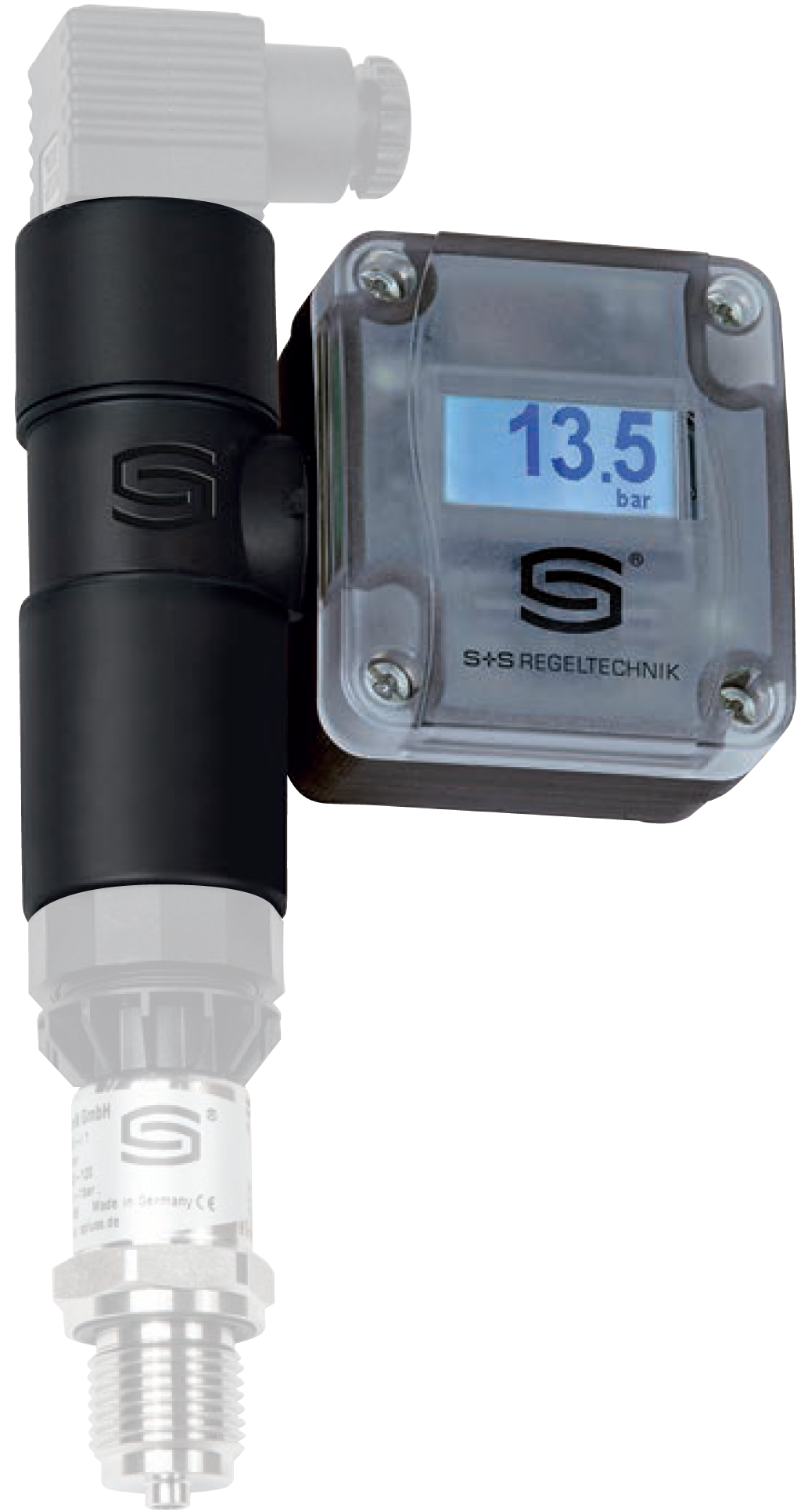

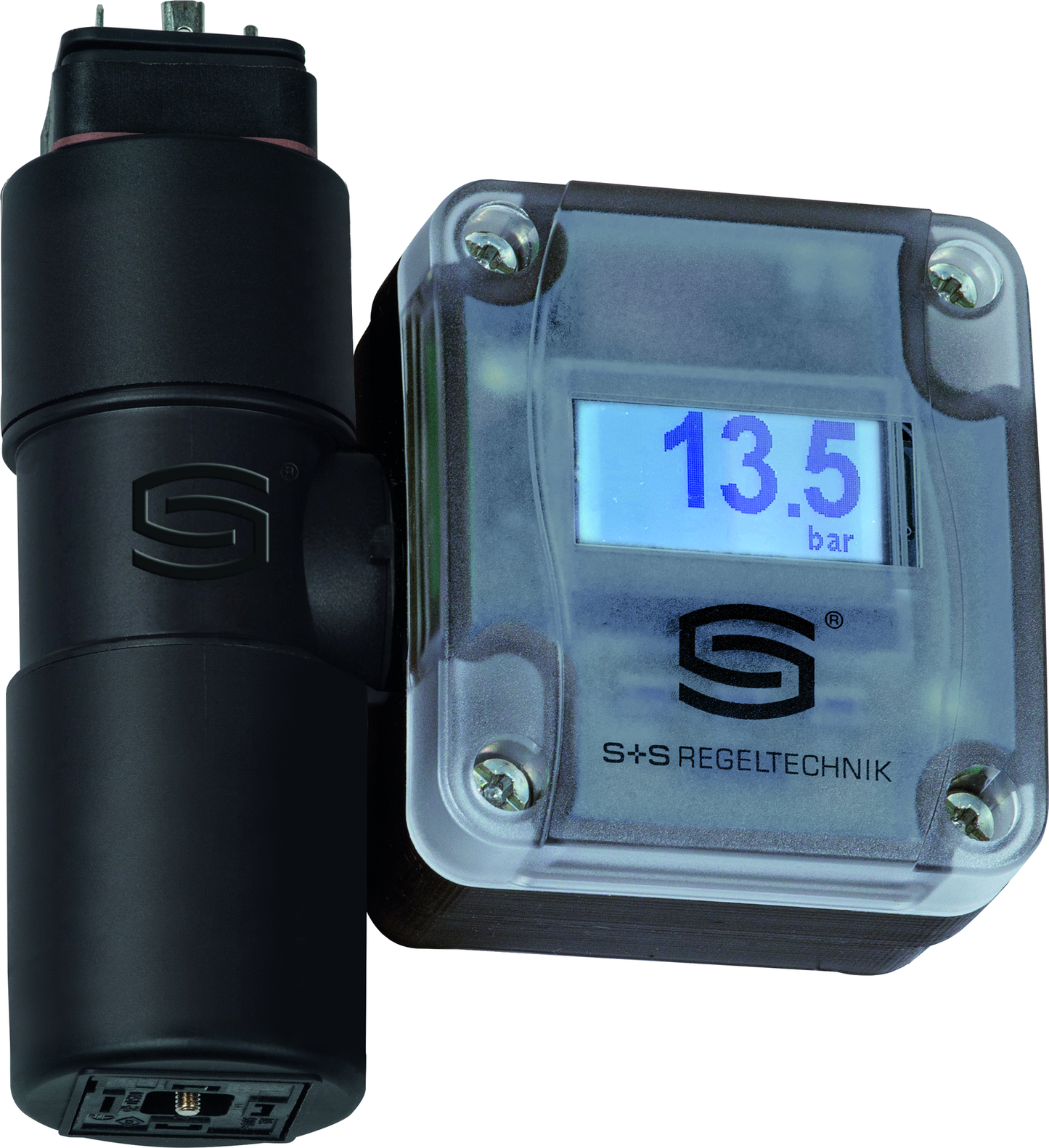

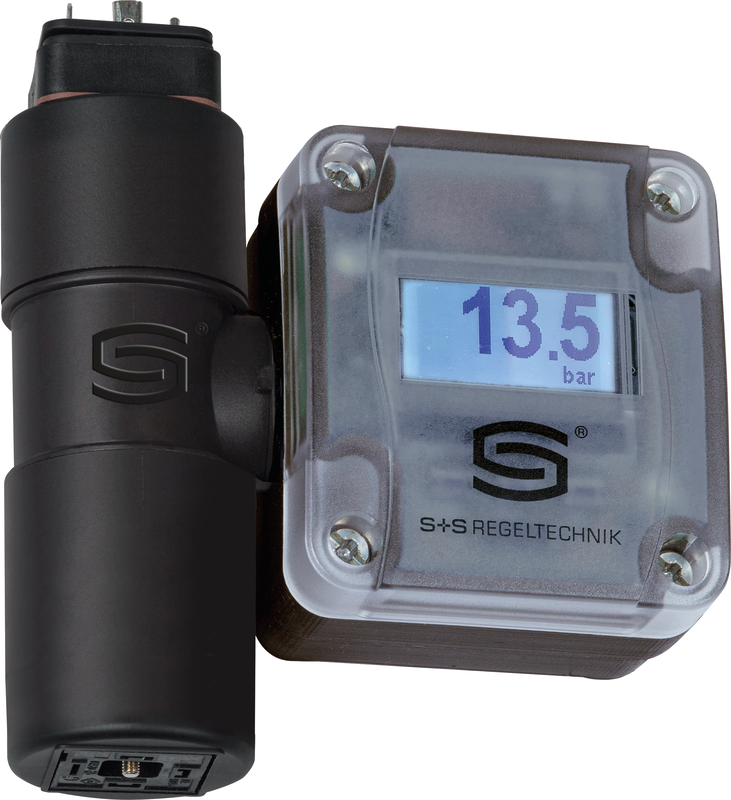

Module d'affichage pour transmetteur de pression LCD-SHD-U

Le module d'affichage LCD-SHD a été spécialement conçu pour notre gamme PREMASGARD SHD/ SHD-SD/ SHD 692 afin de pouvoir lire immédiatement la valeur mesurée directement sur le point de mesure. Le module d'affichage est un indicateur configurable pour les transmetteurs de pression avec signal normalisé 4...20 mA ou 0-10 V et connecteur de type DIN EN 175301-803-A. Pour les capteurs de pression avec signal normalisé 0-10 V, il est possible, en variante, de mettre à disposition le signal pour le protocole ModBus via RS485.

Le module d'affichage peut être tourné et incliné mécaniquement, et le contenu de l'affichage peut être tourné par étapes de 90° par le biais du menu. Pour la variante 0-10 V et Modbus, il est également possible d'activer un rétroéclairage. Outre l'affichage de la pression actuellement calculée, il est également possible d'afficher la tension mesurée par le capteur de pression ou la valeur de pression mesurée la plus faible ou la plus élevée (Min/Max) des dernières 24 heures.

Les réglages de l'échelle, de l'unité (bar, kPa, psi, inWC, atm, mWC), des valeurs min/max, du nombre de valeurs pour le calcul de la moyenne, du mode d'affichage, de l'orientation, du rétroéclairage, du contraste et du paramétrage ModBus s'effectuent aisément à l'aide de micropoussoirs situés à l'intérieur du boîtier et sont protégés contre tout accès non autorisé.

Avec un signal de sortie de 4...20 mA, le module d'affichage LCD-SHD est alimenté uniquement par le courant de mesure du transducteur de pression. Aucune tension auxiliaire supplémentaire n'est nécessaire.
