Doigts de gant

Nos doigts de gant sont les accessoires idéaux pour les sondes de température utilisées dans les liquides, les gaz ou les conduites. Ils protègent le capteur contre les influences mécaniques, facilitent l'entretien et permettent un remplacement rapide sans devoir interrompre le processus.
Disponibles en différentes longueurs, diamètres et matériaux (par ex. acier inoxydable, laiton), ils sont parfaitement adaptés à nos capteurs de température, que ce soit pour les systèmes HVAC, les processus industriels ou les applications spéciales. Les raccords filetés, les variantes à souder et les versions à bride offrent une flexibilité maximale lors du montage.

Avec des doigts de gant de haute qualité, vous garantissez une mesure de température durable, sûre et facile à entretenir.

Guide pratique et informations utiles sur les doigts de gant
104 produits
  • Doigts de gant TH-MS/VA TH-MS 50MM

    Doigts de gant TH-MS/VA TH-MS 50MM

    7100-0011-0010-001

    10,27 €

    TVA incluse 12,17 €

  • Doigts de gant THE-MS 50MM

    Doigts de gant THE-MS 50MM

    7100-0011-6010-002

    11,54 €

    TVA incluse 13,63 €

  • Doigts de gant THE-MS-G 50MM
    Nouveau

    Doigts de gant THE-MS-G 50MM

    7100-0017-6010-002

    11,54 €

    TVA incluse 13,63 €

  • Doigts de gant TH-MS/VA TH-MS 100MM

    Doigts de gant TH-MS/VA TH-MS 100MM

    7100-0011-0020-001

    11,71 €

    TVA incluse 13,80 €

  • Doigts de gant TH-MS/VA TH-MS 150MM

    Doigts de gant TH-MS/VA TH-MS 150MM

    7100-0011-0030-001

    12,36 €

    TVA incluse 14,64 €

  • Doigts de gant THE-MS 100MM

    Doigts de gant THE-MS 100MM

    7100-0011-6020-002

    12,47 €

    TVA incluse 14,75 €

  • Doigts de gant THE-MS-G 100MM
    Nouveau

    Doigts de gant THE-MS-G 100MM

    7100-0017-6020-002

    12,47 €

    TVA incluse 14,75 €

  • Doigts de gant TH-MS/VA TH-MS 200MM

    Doigts de gant TH-MS/VA TH-MS 200MM

    7100-0011-0040-001

    12,76 €

    TVA incluse 15,04 €

  • Doigts de gant THE-MS 150MM

    Doigts de gant THE-MS 150MM

    7100-0011-6030-002

    12,93 €

    TVA incluse 15,21 €

  • Doigts de gant THE-MS-G 150MM
    Nouveau

    Doigts de gant THE-MS-G 150MM

    7100-0017-6030-002

    12,93 €

    TVA incluse 15,21 €

  • Doigts de gant TH08-MS-G 50MM
    Nouveau

    Doigts de gant TH08-MS-G 50MM

    7100-0017-0010-132

    13,82 €

    TVA incluse 16,29 €

  • Doigts de gant THE-MS 200MM

    Doigts de gant THE-MS 200MM

    7100-0011-6040-002

    13,84 €

    TVA incluse 16,31 €

  • Doigts de gant THE-MS-G 200MM
    Nouveau

    Doigts de gant THE-MS-G 200MM

    7100-0017-6040-002

    13,84 €

    TVA incluse 16,31 €

  • Doigts de gant TH08-MS-G 100MM
    Nouveau

    Doigts de gant TH08-MS-G 100MM

    7100-0017-0020-132

    14,46 €

    TVA incluse 17,12 €

Doigts de gant pour HVAC, domotique et processus industriels

En bref :

Un doigt de gant, c'est plus qu'un "Accessoires". Elle est l'interface décisive entre le milieu et le capteur.
Elle protège les sondes de température contre la pression, l'écoulement, la corrosion et les contraintes mécaniques, tout en permettant l'entretien ou le remplacement sans interrompre le processus.

Dans l'automatisation des bâtiments, la construction d'installations et les applications industrielles, elle est donc devenue la norme lorsqu'il s'agit de mesurer la température de manière sûre, durable et facile à entretenir.

Domaines d'application typiques :

  • Circuits de chauffage et de refroidissement
  • Systèmes hydrauliques
  • Chauffage / refroidissement urbain
  • Tuyauterie avec pression
  • Installations industrielles avec des fluides liquides ou gazeux

Contenu

Formes de construction typiques des doigts de gant Choix du matériau des doigts de gant : laiton ou acier inoxydable ? Dimensionnement des doigts de gant Section de mélange : mesure de la température après les fusions hydrauliques

Pourquoi un doigt de gant est-il techniquement utile ?

Dans les applications soumises à la pression ou à l'écoulement, le doigt de gant prend en charge les contraintes mécaniques et chimiques du processus - la sonde de température mesure à l'intérieur en étant protégée.
Elle exerce ainsi une influence directe :

  • la fiabilité à long terme du point de mesure
  • la stabilité sous l'influence du courant
  • la sécurité de la pression et de l'étanchéité
  • la facilité d'entretien en service

Le doigt de gant est solidement fixé au processus (par ex. via un filetage, un raccord à souder ou une bride). La sonde est insérée dans le fourreau et couplée thermiquement - sans contact direct avec le fluide. Une armature de protection correctement conçue améliore ainsi non seulement la durée de vie, mais aussi la qualité de régulation de toute l'installation.

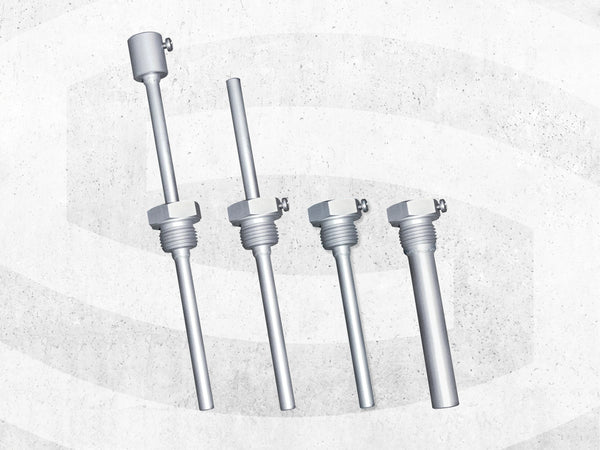

Formes de construction typiques

Différentes variantes sont utilisées en fonction de l'application :

Douilles filetées

  • souvent dans les systèmes HVAC
  • montage facile
  • idéal pour les circuits de chauffage et de refroidissement

Doigts de gant à souder

  • solution durablement étanche
  • pour des exigences de pression plus élevées
  • applications industrielles

Doigts de gant à bride

  • pour les diamètres nominaux plus importants
  • pour des pressions de processus plus élevées
  • Maintenance possible sans ouverture du processus

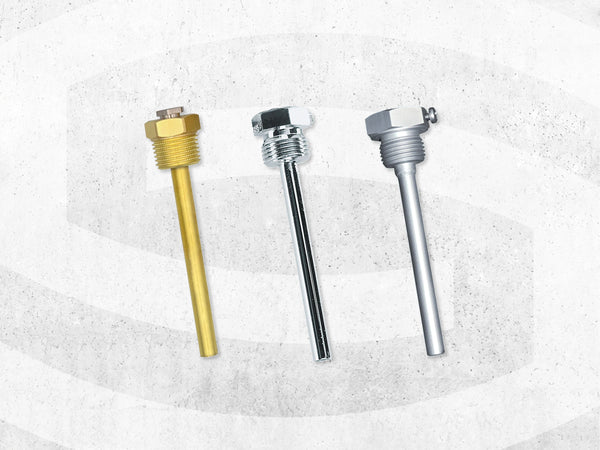

Choix du matériau : Laiton ou acier inoxydable ?

Dans les applications HVAC, on trouve souvent nickelé Les doigts de gant en laiton sont utilisés.

Ils offrent

  • bonne conductivité thermique
  • traitement simple
  • solution économique pour les applications standard

En cas d'exigences plus élevées - notamment pour :

  • des températures plus élevées
  • milieux chimiquement exigeants
  • une exposition accrue à la corrosion

recommande Acier inoxydable (par ex. 1.4571 / AISI 316Ti).

Acier inoxydable-de la même manière que les doigts de gant :

  • résistance mécanique plus élevée
  • meilleure résistance à la corrosion
  • des vitesses d'écoulement autorisées plus élevées

Le choix du matériau n'est donc pas une simple décision de prix, mais une question de pression, de température, de milieu et de charge mécanique.

Dimensionnement : longueur, diamètre & situation de montage

Un fourreau mal dimensionné peut entraîner des mesures lentes, voire des problèmes mécaniques.
Paramètres importants :

  • Longueur de montage (doit dépasser suffisamment dans la zone d'écoulement)
  • Diamètre intérieur adapté à la sonde
  • Épaisseur de paroi pour les applications sous pression
  • Vitesse d'écoulement dans le tube

Règle générale tirée de la pratique :
Le point de mesure doit se trouver dans une zone bien irriguée - et non dans des zones périphériques à faible courant.

Vitesse d'écoulement & charge mécanique

Un doigt de gant se trouve dans le fluide - et est soumis à un écoulement permanent. Selon la vitesse d'écoulement, des forces se produisent, qui conduisent à :

  • Vibrations
  • Fatigue des matériaux
  • d'une défaillance prématurée
  • ou même des dommages irréparables

peuvent entraîner.
La vitesse d'écoulement admissible est particulièrement déterminante pour les conduites de chauffage urbain, les circuits de pompage, les applications industrielles, les températures et les pressions élevées.

Pourquoi la longueur de montage joue-t-elle un rôle ici ?

Plus le fourreau est long dans la zone d'écoulement, plus la charge mécanique est importante. La vitesse d'écoulement maximale autorisée dépend donc directement de

  • Longueur utile
  • Matériau (laiton vs. acier inoxydable)
  • Température
  • Pression

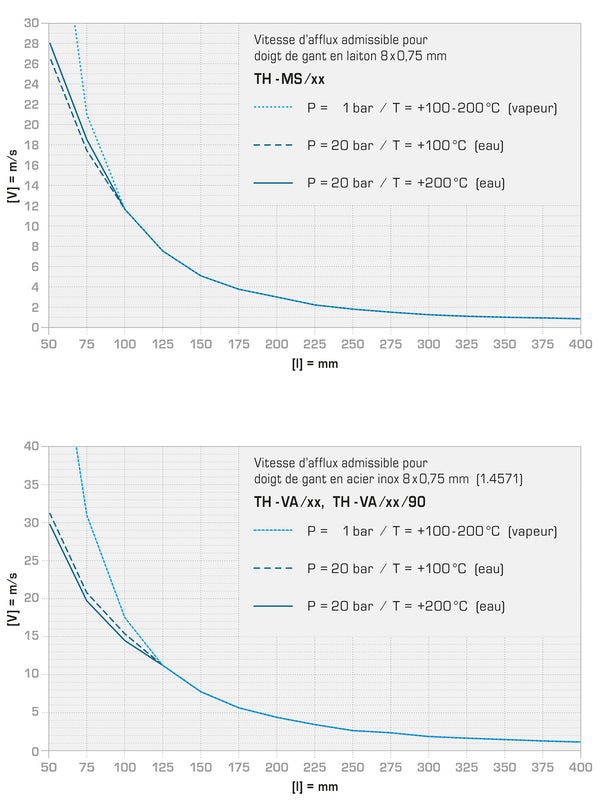

Dans nos diagrammes techniques, ces valeurs limites sont représentées de manière pratique - différenciées selon :

  • 1 bar / vapeur
  • 20 bar / eau à +100 °C
  • 20 bar / eau à +200 °C

Section de mélange : mesure de la température après les fusions hydrauliques

Un point souvent négligé dans la pratique est ce que l'on appelle la section de mélange.

Après avoir réuni des flux d'eau de températures différentes, il se produit une stratification de la température. Si la sonde est montée trop près du point de mélange, elle ne mesure pas la température réelle du mélange.

Règle générale :

Au moins 10 × diamètre du tube (10 × d), au maximum 15 × d distance du point de mélange.

C'est particulièrement vrai pour :

  • Pièces en T
  • Barre de distribution
  • aiguillages hydrauliques
  • Vannes d'inversion

Une distance de mélange correctement respectée améliore considérablement la qualité de la régulation, quel que soit le type de capteur.

Position de montage : influence sur la dynamique de mesure et la durée de vie

Le sens de montage a également une influence sur le comportement :

  • Montage dans le sens inverse de l'écoulement
  • montage latéral
  • Installation dans des arcs
  • lignes verticales vs horizontales

Dans les applications à fort débit, la sonde doit être placée autant que possible dans la zone bien irriguée - sans se trouver dans des longueurs de résonance critiques. Nos schémas de montage montrent des variantes de montage typiques pour :

  • Tuyauterie droite
  • Pièces en T
  • Arcs
  • situations de montage horizontales et verticales

Configurer maintenant le doigt de gant correspondant

Vous savez déjà quel type de construction ou quelle longueur utile est nécessaire ?
Dans notre catégorie, vous trouverez

  • Douilles filetées en acier inoxydable ou en laiton nickelé
  • Doigts de gant à souder pour des exigences de pression plus élevées
  • différentes longueurs de montage et différents filetages de raccordement
  • versions adaptées pour les sondes de température TF-xx / TM-xx / ETF-xx / ...
Choisir un doigt de gant

Nous fabriquons également individuellement

Avez-vous des exigences spéciales? En tant que fabricant avec notre propre production en Allemagne, nous sommes toujours en mesure de produire en dehors de la gamme standard.
