Passerelle avec module ModbusW KYMASGARD® GW-wModbus

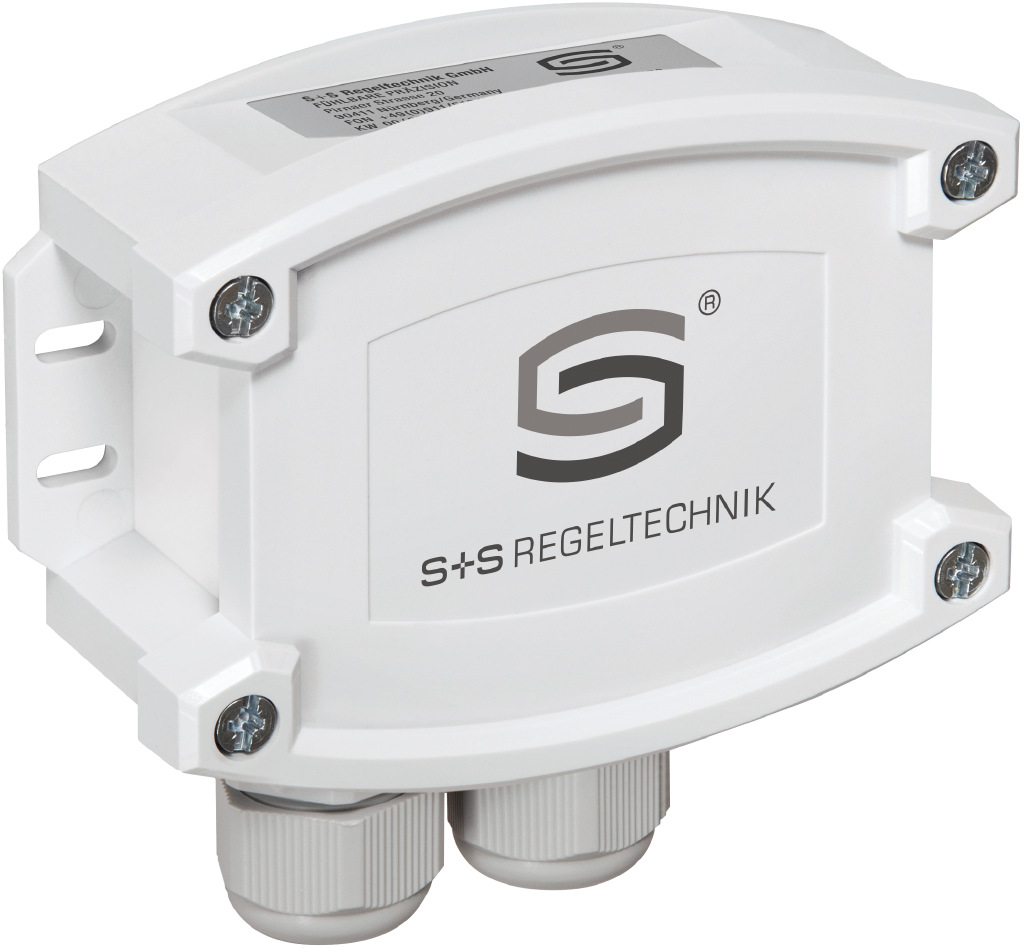

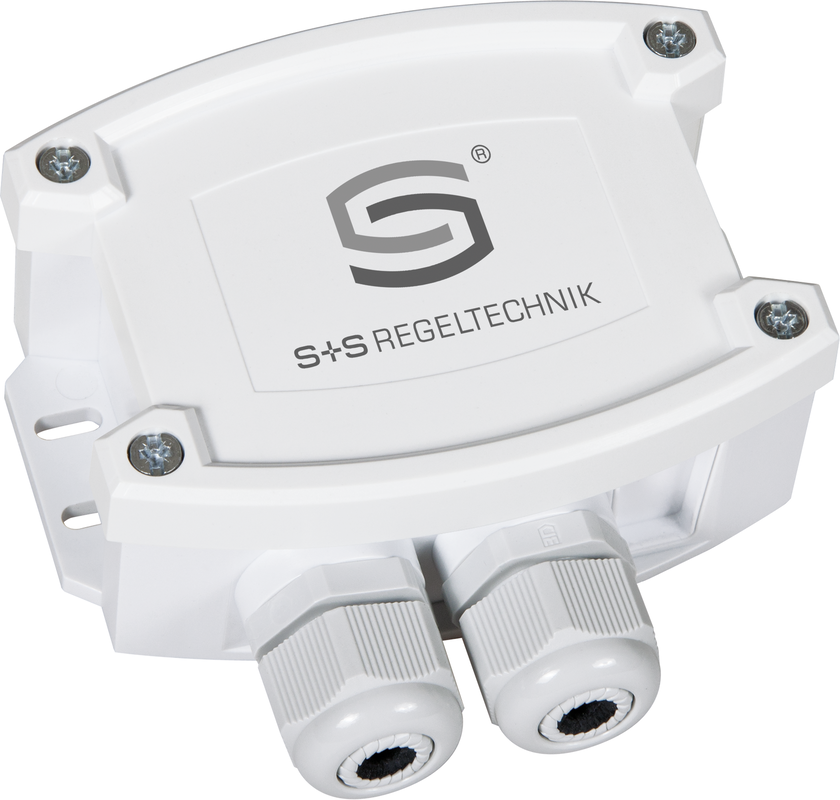

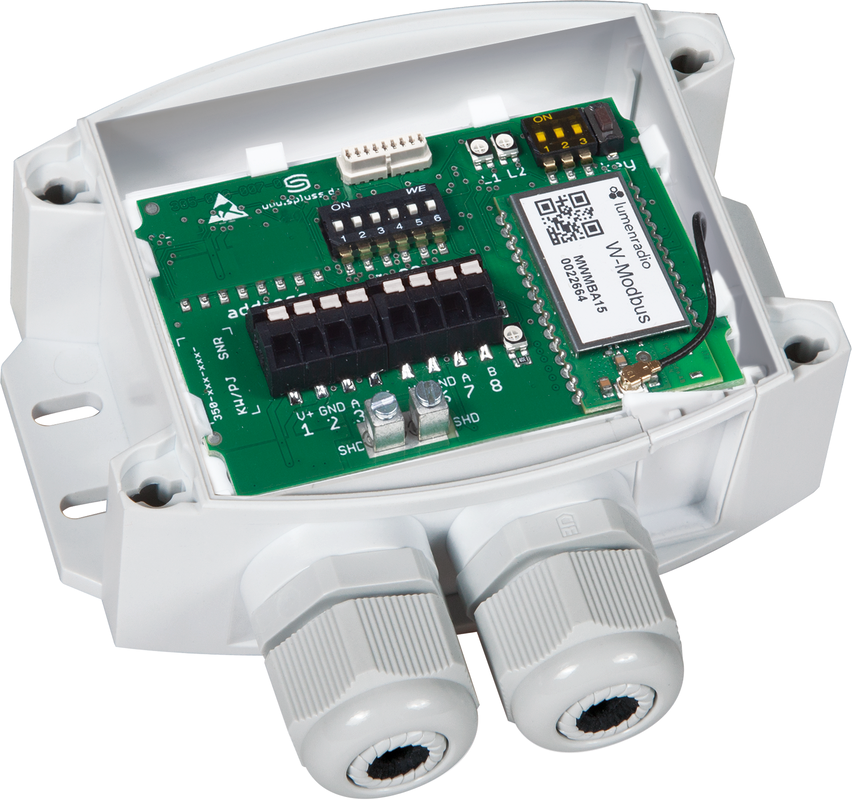

La passerelle KYMASGARD® EST GW-wModbus avec connexion Modbus et module W-Modbus, GW-wModbus dans un boîtier en plastique résistant aux chocs avec vis à fermeture rapide, pour montage en saillie, sert de transition entre Modbus câblé et W-Modbus basé sur la radio. Jusqu'à 100 participants peuvent communiquer entre eux sur une grande distance (jusqu'à 500 m en champ libre). Du côté câblé, on utilise un émetteur-récepteur RS485 à isolation galvanique (paramètres de bus réglables par commutateur DIP).

La structure simple du réseau radio et la stabilité de la connexion permettent d'étendre facilement les installations existantes avec des capteurs W-Modbus sans fil. Même les formes mixtes d'appareils Modbus câblés et sans fil peuvent être intégrées sans problème dans les topologies de réseau existantes via la passerelle W-Modbus. Différents modes de fonctionnement sont disponibles à cet effet.

Passerelle-Fonctionnement en mode "sans fil" pour le raccordement à une topologie Modbus existante ou directement à un DDC, sert de station de base pour les capteurs W-Modbus (max. 100 participants radio).

Nœud-Le fonctionnement en mode "Node" permet de connecter par radio un capteur Modbus câblé à un réseau W-Modbus (max. 1 capteur câblé).

Nœud Pro-Le mode Node Pro (mode Node étendu en option) permet de connecter par radio plusieurs capteurs Modbus câblés (max. 16 participants câblés). Grâce au paramétrage innovant de l'interface W-Modbus et à la suppression du câblage Modbus, l'ensemble du réseau W-Modbus peut être préconfiguré (apprentissage des participants W-Modbus, paramétrage de la passerelle). Ainsi, sur le lieu de destination, le réseau peut être installé et mis en service rapidement et facilement.
