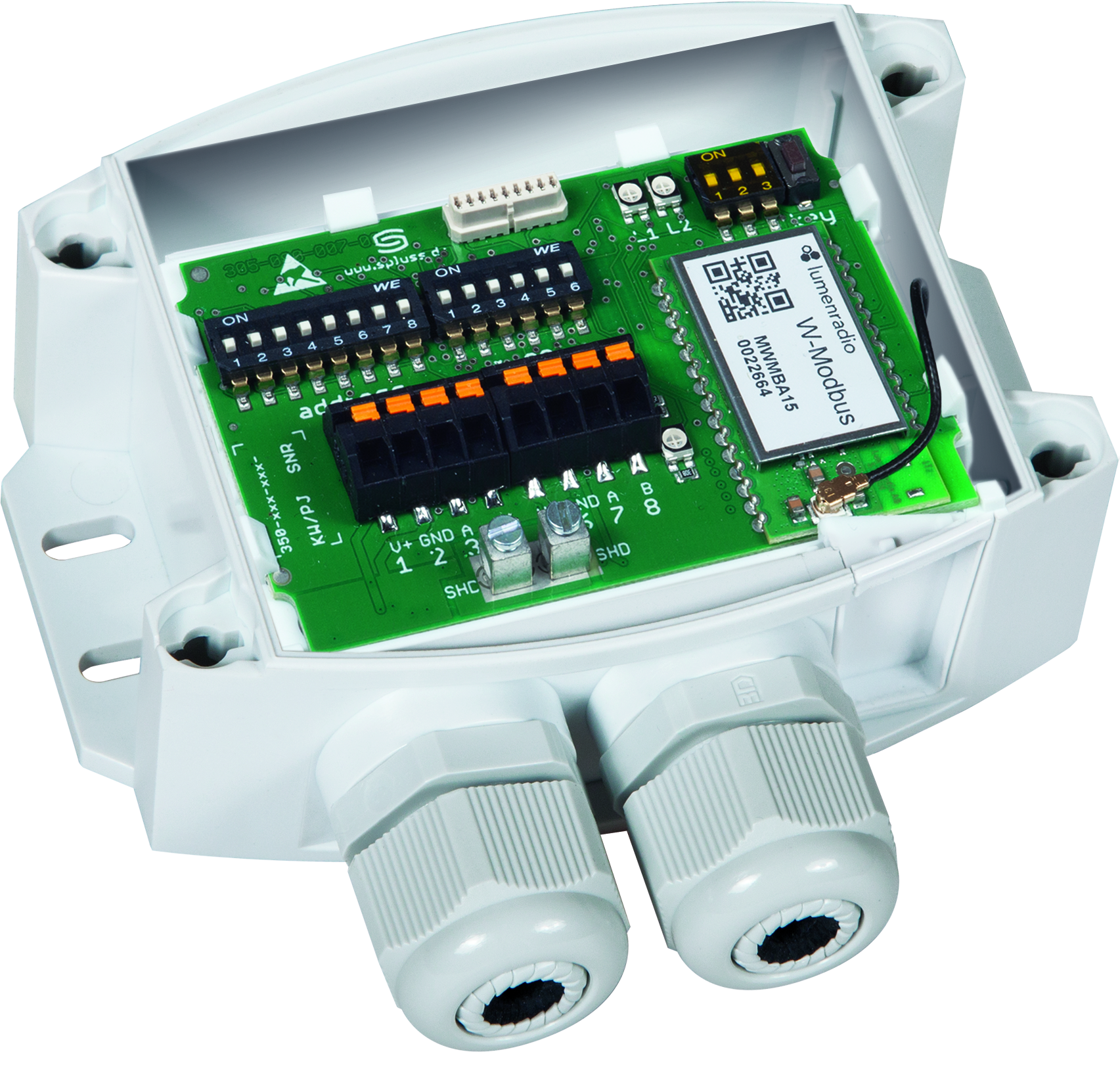

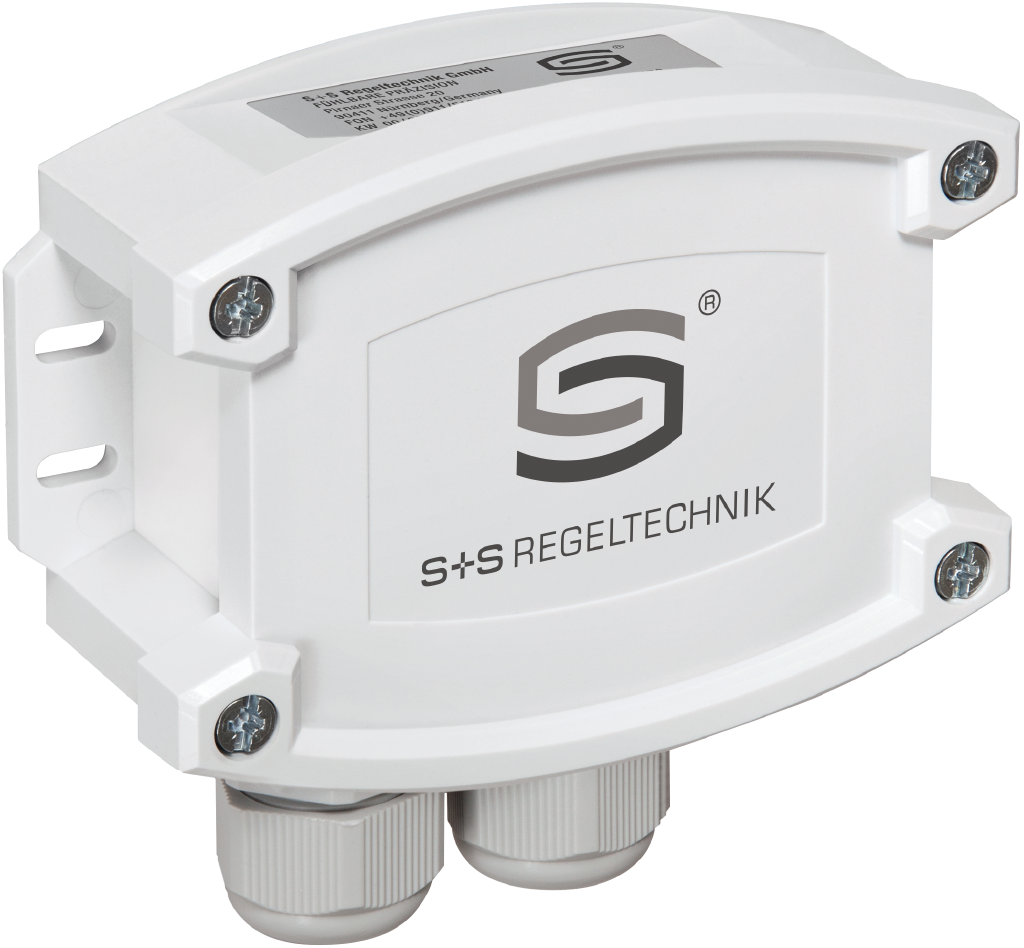

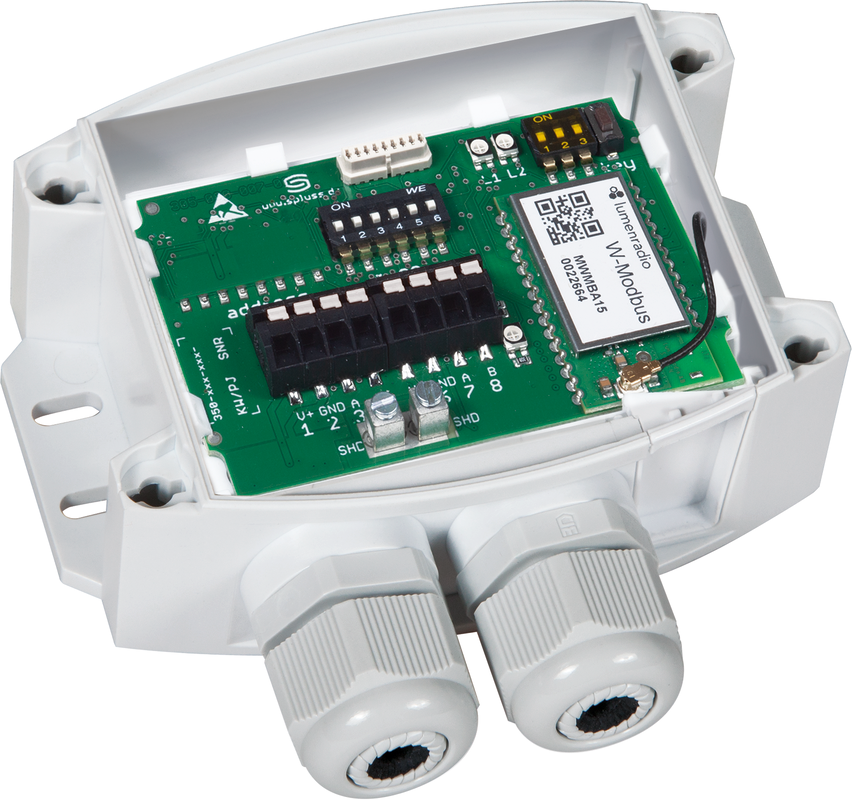

Passerelle avec module W-Modbus / W-BACnet KYMASGARD® GW-WM Pro

La passerelle KYMASGARD® GW-WM avec W-Modbus/W-BACnet (Wireless), dans un boîtier en plastique résistant aux chocs avec vis à fermeture rapide, pour Montage en surface, sert d’interface entre le Modbus/BACnet filaire et les W-Modbus/W-BACnet radio. Jusqu’à 100 participants peuvent communiquer entre eux sur une grande distance (jusqu’à 500 m en champ libre).
Côté filaire, un transceiver RS485 à isolation galvanique est utilisé (paramètres de bus réglables par commutateurs DIP).

La structure simple du réseau radio et la stabilité de la liaison permettent d’étendre sans difficulté des installations câblées avec des capteurs W-Modbus/W-BACnet sans fil. Des configurations mixtes d’appareils filaires et radio peuvent également être intégrées sans problème dans des topologies de réseau existantes via cette passerelle. Pour cela, deux modes de fonctionnement sont disponibles selon le type d’appareil :

Le mode passerelle (fonction maître) sert de station de base pour jusqu’à 100 participants radio.
Le raccordement s’effectue côté filaire sur une topologie de bus existante ou directement sur un API/contrôleur DDC (Modbus/BACnet).

Le mode Node (fonction adaptateur) sert d’adaptateur radio pour 1 participant filaire. Le raccordement s’effectue sur le capteur filaire et sert à la connexion à un réseau de bus radio (W-Modbus/W-BACnet). Le mode Node Pro (type « GW-WM Pro ») étend le mode Node jusqu’à 16 participants filaires.

Grâce au paramétrage innovant de l’interface RS485 et à l’absence de câblage, l’ensemble du réseau Wireless peut être préconfiguré (apprentissage des participants, paramétrage de la passerelle). Ainsi, le réseau peut être installé et mis en service rapidement et facilement sur le site cible. En mode application, l’application Lumenradio W-Modbus ou l’application W-BACnet (Apple/Android) permet de vérifier et de documenter (PDF) la structure du réseau. Les autres fonctions de l’application sont l’installation des mises à jour de firmware du module radio, la modification des noms d’appareils ainsi que la détection des erreurs de communication ou des adresses en double.
