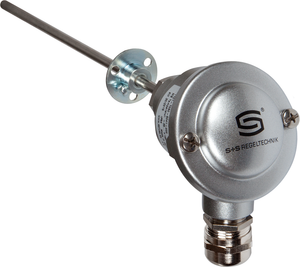

	THERMASGARD® RGTF1 Pt1000 200mm KV 51254604792139 –35...+600 °C Pt1000 Einbaulänge: 200mm 2-Leiteranschluss Ausgangsvariante: Kabelverschraubung IP65		Menge: 213,26 € Stückpreis: 213,26 €

Doppeldruck Messumformer

Unsere Doppeldruck-Messumformer eignen sich zur gleichzeitigen Erfassung und Überwachung zweier Differenzdrücke in Lüftungs- und Klimasystemen, Reinräumen oder Industrieanwendungen. Sie wandeln die gemessenen Druckwerte zuverlässig in standardisierte Ausgangssignale wie 0-10 V oder 4…20 mA um. Je nach Modell verfügen die Geräte zusätzlich über einen potenzialfreien Wechslerausgang für flexible Schaltfunktionen – ideal für anspruchsvolle Regel- und Steueraufgaben.

Wissenswertes über Doppeldruck Messumformer

Zwei Differenzdrücke zuverlässig erfassen – mit einem Gerät

Autor: S. Becker | Stand: 15.04.2026

In aller Kürze

Ein Doppeldruck Messumformer vereint zwei Druckmesskanäle in einem Gehäuse. Das ist immer dann sinnvoll, wenn in einer Anlage mehrere druckbezogene Zustände parallel überwacht werden sollen, etwa zwei Filterstufen, zwei Kanalabschnitte oder ein Filter und zusätzlich ein Ventilator.

Im Unterschied zu einem klassischen Differenzdrucksensor mit nur einem Messkanal liefert ein Doppeldruck-Messumformer zwei getrennte Messwerte bzw. zwei getrennte Ausgänge. So können zwei Regel- oder Überwachungsaufgaben gleichzeitig abgebildet werden, ohne zwei separate Geräte vorsehen zu müssen.

Typische Anwendungen sind:

Filterüberwachung in RLT- und Klimaanlagen
Drucküberwachung in Reinräumen und Schleusen
Ventilator- und Kanalüberwachung
Überwachung von Unterdruck- oder Überdruckzonen
Messaufgaben in Medizin-, Labor- und Industrieumgebungen

Für Planer, Integratoren und Instandhalter ist vor allem entscheidend: weniger Geräte, weniger Montagepunkte, weniger Verdrahtung – bei zugleich klarer Kanaltrennung und guter Servicefähigkeit.

Inhalt

Wo Doppeldruck-Messumformer ihre Stärken ausspielen Zwei Druckausgänge in einem Gerät: der eigentliche Mehrwert Auswahlhilfe: Welcher Doppeldruck Messumformer passt? Abgrenzung zu ähnlichen Geräten Doppeldruck Messumformer für Gebäudeautomation, HLK und Reinraumtechnik auswählen

Was ist ein Doppeldruck Messumformer?

Ein Doppeldruck Messumformer ist ein Druck- bzw. Differenzdruckmessumformer mit zwei unabhängigen Messkanälen in einem Gerät. Jeder Kanal erfasst seinen eigenen Druckzustand und gibt diesen als separates Ausgangssignal aus. Dadurch lassen sich zwei Messaufgaben parallel bearbeiten, ohne dass zwei einzelne Sensoren eingesetzt werden müssen.

In der Praxis ist das besonders interessant, wenn beide Messstellen räumlich nahe beieinander liegen oder funktional zusammengehören. Ein typisches Beispiel sind zwei Filterstufen in einer Lüftungsanlage. Ebenso kann ein Kanal zur Filterüberwachung und der andere zur Ventilatorüberwachung genutzt werden. Auch asymmetrische Aufgaben sind möglich, etwa ein niedriger Druckbereich für feine Differenzdruckmessung und ein höherer Bereich für robustere Überwachung in derselben Anlage. Bei der PREMASGARD®-722x-Serie stehen dafür – je nach Typ – symmetrische und asymmetrische Messbereichskombinationen zur Verfügung.

Wo Doppeldruck-Messumformer ihre Stärken ausspielen

Der größte Nutzen entsteht dort, wo mehrere Druckzustände gleichzeitig relevant sind. In der Gebäudeautomation betrifft das vor allem lufttechnische Systeme mit mehreren Überwachungspunkten.

Typische Einsatzfelder sind:

Filterüberwachung: Zwei Filterstufen in einem Gerät überwachen, statt zwei separate Messumformer vorzusehen.
Reinraumtechnik: Zwei Druckzonen oder zwei Schleusenbereiche parallel erfassen.
Lüftungs- und Klimakanäle: Druck vor und nach einzelnen Komponenten getrennt auswerten.
Ventilatorüberwachung: Druckverhältnisse vor und nach dem Ventilator kontrollieren.
Medizin- und Labortechnik: Differenzdruckzustände in sensiblen Bereichen stabil und nachvollziehbar erfassen.
Industrieanwendungen mit sauberer Luft: Zwei gasförmige, nicht aggressive Medienzustände in einem Gerät zusammenfassen.

Gerade in kompakten Anlagenkonzepten ist das relevant. Wo Bauraum knapp ist und die Zahl der Feldgeräte niedrig gehalten werden soll, bietet ein Doppeldruck Messumformer einen klaren Systemvorteil. Statt zwei Gehäusen, zwei Spannungsversorgungen und zwei Montagepunkten reicht ein Gerät mit zwei Ausgängen. Das vereinfacht Stücklisten, Montage und Service.

Zwei Druckausgänge in einem Gerät: der eigentliche Mehrwert

Der besondere Charakter dieses Sensortyps liegt nicht nur in den zwei Messkanälen, sondern in der Trennung beider Signale. Jeder Kanal wird separat erfasst und als eigener Ausgang zur GLT, DDC oder SPS geführt. So lassen sich zwei Zustände gleichzeitig visualisieren, regeln oder alarmieren.

Das ist vor allem dann hilfreich, wenn aus einem gemeinsamen Anlagenabschnitt unterschiedliche Informationen gebraucht werden. Ein Kanal kann beispielsweise auf einen feinen Messbereich für niedrige Differenzdrücke eingestellt werden, während der zweite Kanal einen deutlich höheren Bereich überwacht. Dadurch lassen sich Anwendungen präziser auslegen, als es mit einem universellen Einzelgerät oder mit einer groben Kompromissauswahl möglich wäre.

Ein weiterer Praxisvorteil: Werden zwei Einzelgeräte durch einen Doppeldruck-Messumformer ersetzt, sinkt nicht nur der Installationsaufwand. Auch die Fehleranfälligkeit in der Verdrahtung und bei der Zuordnung von Messstellen nimmt ab, weil beide Kanäle in einer gemeinsamen, klar definierten Geräteplattform zusammengeführt sind.

Auswahlhilfe: Welcher Doppeldruck Messumformer passt?

Die Auswahl sollte nicht nur nach „zwei Kanäle ja oder nein“ erfolgen. Entscheidend ist, wie die beiden Druckaufgaben in der realen Anwendung aussehen. Besonders wichtig sind dabei vier Punkte.

1. Benötigte Messbereiche je Kanal

Nicht jede Anwendung braucht zwei identische Kanäle. Es gibt Ausführungen mit zwei niedrigen Druckbereichen, mit zwei höheren Druckbereichen oder als Mischtyp mit einem feinen und einem deutlich größeren Bereich. Bei der 722x-Serie sind je Kanal mehrere Messbereiche per DIP-Schalter einstellbar. Verfügbar sind unter anderem Varianten für bis ±500 Pa, bis ±7000 Pa sowie eine Kombination aus beiden. Damit lässt sich die Auslegung deutlich praxisnäher an die Anlage anpassen.

2. Brauchen Sie ein Display?

Ein beleuchtetes Display ist vor allem bei Inbetriebnahme, Service und Vor-Ort-Kontrolle hilfreich. Die Anzeige erfolgt kanalweise zyklisch. Das ist sinnvoll, wenn Techniker direkt am Gerät prüfen möchten, welcher Ist-Druck tatsächlich anliegt, ohne zusätzlich auf die Leitebene zugreifen zu müssen.

3. Anschlussart und Montageumgebung

Für klassische Feldmontage ist die Variante mit Kabelverschraubung oft passend. Wo steckbare, servicefreundliche Anschlüsse bevorzugt werden, ist eine Q-Variante mit M12-Steckverbinder interessant. Das kann insbesondere im Anlagenbau und bei standardisierten Montagekonzepten Vorteile bringen.

4. Genauigkeit und Anwendungscharakter

Bei niedrigen Differenzdrücken ist die passende Bereichswahl besonders wichtig. Ein zu groß gewählter Messbereich reduziert die praktische Auflösung im relevanten Arbeitsbereich. Ein auf die Anwendung abgestimmter Messbereich verbessert daher nicht nur die Messqualität, sondern auch die Regelbarkeit und Alarmzuverlässigkeit.

Abgrenzung zu ähnlichen Geräten

Nicht jeder Drucksensor mit zwei Anschlüssen ist automatisch ein Doppeldruck Messumformer. Diese Unterscheidung ist für Planung und Ausschreibung wichtig.

Ein einfacher Differenzdruck-Messumformer besitzt in der Regel einen Messkanal mit zwei Druckanschlüssen und liefert genau einen Messwert. Er ist der Richtige, wenn nur ein einziger Differenzdruck überwacht werden soll.

Ein Doppeldruck Messumformer dagegen verfügt über zwei Messkanäle und zwei Ausgänge. Er ist sinnvoll, wenn zwei getrennte Messaufgaben parallel in einem Gerät abgebildet werden sollen.

Ein Differenzdruckregler hingegen misst nicht nur, sondern greift aktiv in den Prozess ein. Er regelt beispielsweise den Volumenstrom oder Druck in einem Kanal oder Raum auf einen vorgegebenen Sollwert. Im Unterschied zum reinen Messumformer steht hier die Regelung im Vordergrund, nicht die reine Signalbereitstellung für die GLT.

Ein Volumenstrom-Messumformer nutzt häufig ebenfalls den Differenzdruck als Messgröße, berechnet daraus aber direkt den Volumenstrom (z. B. über Blenden, Venturidüsen oder Messkreuze). Er ist die richtige Wahl, wenn nicht der Druck selbst, sondern die Luftmenge die entscheidende Regelgröße ist.

Der Atmosphärische Luftdrucksensor wiederum misst den absoluten Umgebungsdruck. Dieser spielt beispielsweise bei der Höhenkompensation oder in speziellen Anwendungen eine Rolle, ist aber funktional klar von Differenzdruck- oder Doppeldruckmessungen zu unterscheiden.

Ein Druckschalter schließlich arbeitet binär: Er schaltet bei Erreichen eines Grenzwerts. Für einfache Überwachungsaufgaben ist das ausreichend, für kontinuierliche Messung, Trendanalyse oder Regelung jedoch nicht geeignet.

Doppeldruck Messumformer für Gebäudeautomation, HLK und Reinraumtechnik auswählen

Wer einen Doppeldruck Messumformer auswählt, sollte nicht nur auf den Preis schauen, sondern auf den gesamten Nutzen im Projekt: passende Messbereiche je Kanal, Ausgangssignale, gute Inbetriebnahmeoptionen, robuste Montage und sinnvolles Zubehör.

Für typische HLK- und Reinraumanwendungen sind besonders interessant:

Ausführungen mit zwei identischen Niederdruckkanälen
Varianten mit zwei höheren Druckbereichen
Mischvarianten mit einem Kanal bis ±500 Pa und einem zweiten bis ±7000 Pa
Geräte mit Display für Service und Vor-Ort-Anzeige
Q-Varianten mit M12-Steckverbinder für steckbare Installation
Zubehör für Schlauchanschluss, Reinraumeinbau und Außenmontage

Damit lässt sich die Lösung auf die jeweilige Anwendung abstimmen – von der Filterüberwachung im Lüftungskanal bis zur parallelen Drucküberwachung in sensiblen Zonen. Wer zwei Drucksignale in einem kompakten, industriegeeigneten Feldgerät zusammenführen möchte, findet hier eine technisch überzeugende und planungsfreundliche Lösung. Technische Basisdaten wie 24 V AC/DC, IP65, automatische 0–10-V-/4…20-mA-Erkennung, umschaltbare Messbereiche und kalibrierfähige Ausführung machen diesen Sensortyp besonders interessant für professionelle Gebäude- und Prozessanwendungen.
